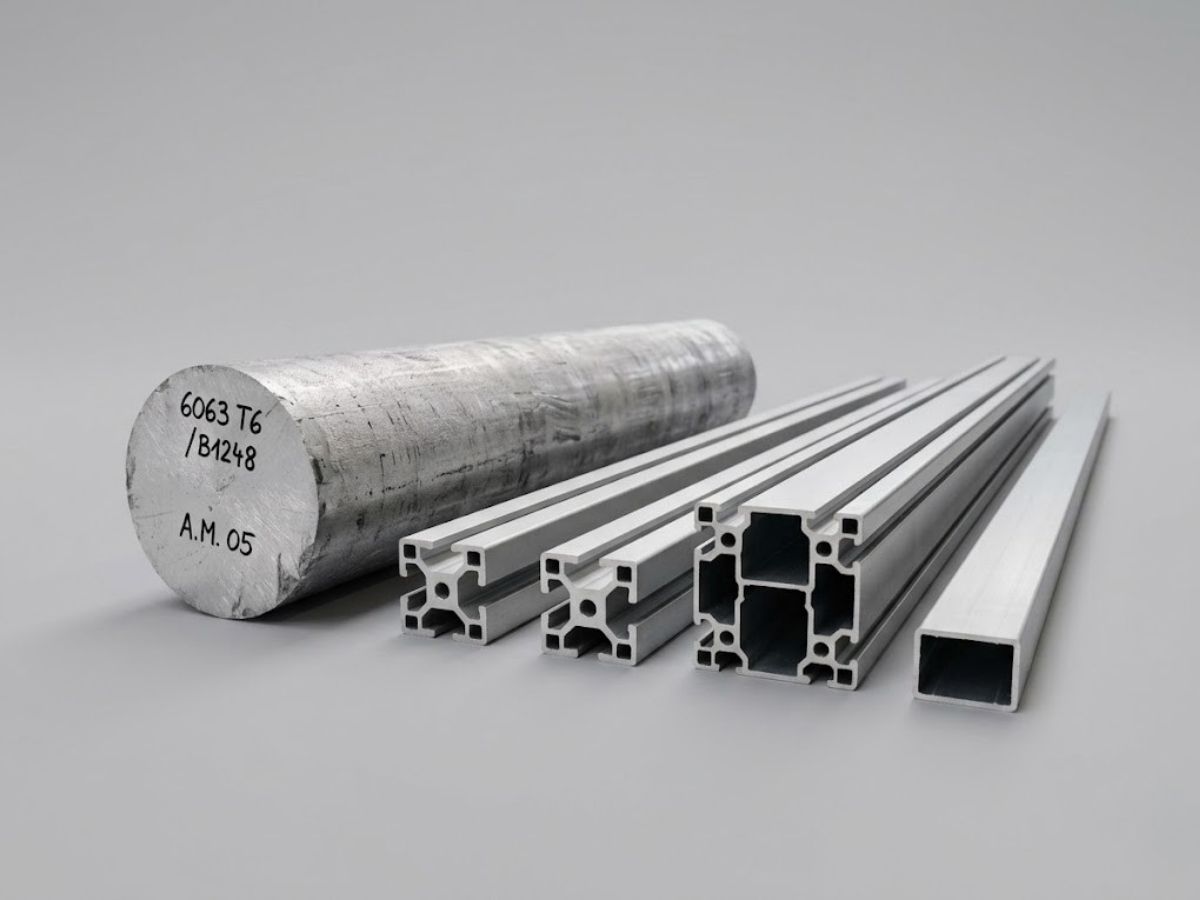

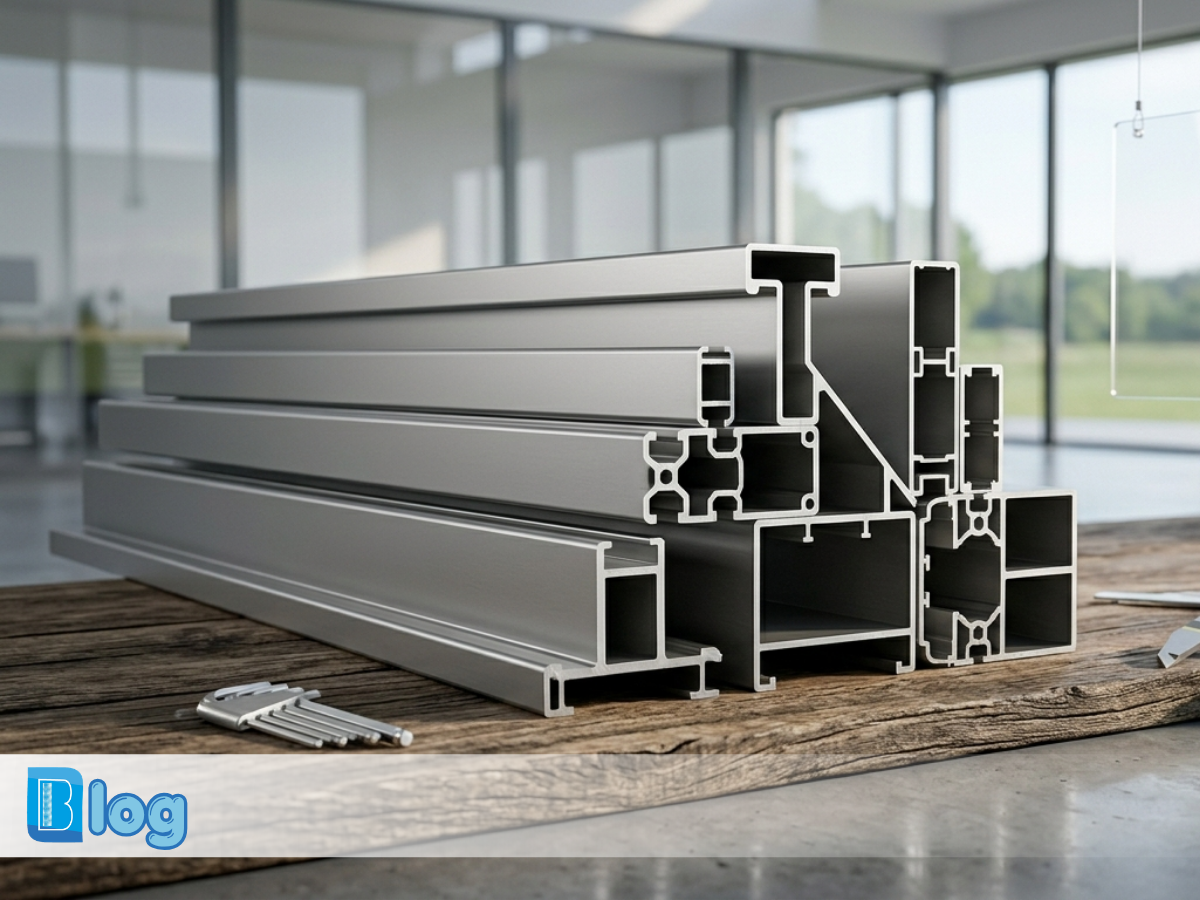

Die Tür- und Fensterprofile in unseren Häusern und Büros, der Rahmen des Stuhls, auf dem Sie sitzen, oder sogar das Gehäuse Ihres Laptops wurden höchstwahrscheinlich mit derselben Methode hergestellt: der Aluminiumextrusion. Bei diesem Verfahren wird ein erhitzter Aluminium-Billet unter hohem Druck mithilfe von Extrusionspressen durch eine Matrize gepresst und dadurch in das gewünschte Profil geformt.
Die Attraktivität der Extrusion für Ingenieure lässt sich mit einer einfachen Gleichung erklären: Eine einzige Matrize ermöglicht die Herstellung unendlich langer Profile mit komplexen Geometrien und hoher Oberflächenqualität. Hohlprofile, asymmetrische Formen und dünnwandige Strukturen, die durch Guss oder spanende Bearbeitung nur schwer hergestellt werden können, entstehen innerhalb weniger Sekunden in der Extrusionspresse.
Der globale Markt für Aluminiumextrusion übersteigt heute 30 Millionen Tonnen pro Jahr und wächst kontinuierlich durch die steigende Nachfrage aus den Bereichen Bauwesen, Automobilindustrie, Luft- und Raumfahrt, Verteidigung sowie Elektronik.
Was Ist Das Grundprinzip Der Aluminiumextrusion?
Extrusion ist ein Verfahren, bei dem Material durch eine Matrizenöffnung gepresst wird, um lange Bauteile mit konstantem Querschnitt zu erzeugen. Denken Sie an eine Nudelmaschine: Der Teig wird durch eine Form gedrückt und nimmt deren Gestalt an. Aluminiumextrusion funktioniert nach demselben Prinzip – allerdings mit deutlich höheren Kräften, Temperaturen und anderen Materialeigenschaften.
Es gibt zwei grundlegende Extrusionsverfahren:
Was Ist Direkte Extrusion?
Bei der direkten (Vorwärts-)Extrusion bewegt sich der Pressstempel in dieselbe Richtung wie der Aluminium-Billet. Dies ist das am häufigsten verwendete Verfahren in der Aluminiumindustrie, da es einfach, zuverlässig und schnell ist.
Was Ist Indirekte Extrusion?
Bei der indirekten (Rückwärts-)Extrusion bewegt sich die Matrize in den Billet hinein, während der Stempel stationär bleibt. Die Reibungskräfte sind deutlich geringer, wodurch der Energieverbrauch sinkt und die Temperaturverteilung im Billet homogener wird.
Schritt-für-Schritt-Prozess Der Herstellung Von Aluminiumprofilen
Schritt 1: Auswahl Und Vorbereitung Des Billets
Alles beginnt mit dem richtigen Aluminium-Billet. Abhängig von den Anforderungen des herzustellenden Profils – beispielsweise 6063 für Architekturprofile oder 6061 für strukturelle Anwendungen – wird die passende Legierung ausgewählt. Der Billet-Durchmesser muss zudem mit dem Containerdurchmesser der Extrusionspresse kompatibel sein.
Schritt 2: Erwärmung Des Billets
Der Aluminium-Billet wird in einem Extrusionsofen je nach Legierung auf eine Temperatur zwischen 440°C und 500°C erhitzt.
Dieser Temperaturbereich ist entscheidend:
- Ist die Temperatur zu niedrig, fließt das Material nicht korrekt durch die Matrize.
- Ist sie zu hoch, kann sogenanntes „Hot Tearing“ auftreten, wodurch die Profiloberfläche beschädigt wird.
Moderne Extrusionsöfen verfügen über präzise Steuerungssysteme, die eine gleichmäßige Temperaturverteilung im gesamten Billet gewährleisten.
Schritt 3: Formgebung In Der Extrusionspresse
Der erhitzte Billet wird in den Container der Extrusionspresse eingesetzt. Ein Pressstempel übt Kräfte zwischen 500 und 15.000 US-Tonnen aus.
Unter diesem enormen Druck wird das Aluminium plastifiziert und fließt durch die Matrizenöffnung an der Vorderseite des Containers. Dabei nimmt es exakt die Form der Matrize an. Selbst komplexe Profile können kontinuierlich und gleichmäßig produziert werden.
Die Extrusionsgeschwindigkeit variiert je nach Legierung und Profilkomplexität zwischen 1 und 100 Metern pro Minute. Gut extrudierbare Legierungen wie 6063 erreichen deutlich höhere Geschwindigkeiten.
Schritt 4: Abschrecken (Quenching)
Sobald das heiße Aluminiumprofil die Matrize verlässt, gelangt es unmittelbar in die Abschreckzone.
Dort wird das Profil mithilfe von:
- Luft
- Wassernebel
- Wasserstrahlen
schnell abgekühlt.
Dieser Schritt ist besonders wichtig für aushärtbare Legierungen wie 6061 und 6063 T6. Durch die schnelle Abkühlung bleiben die Legierungselemente in Lösung und ermöglichen später eine maximale Festigkeitssteigerung während des Alterungsprozesses.
Schritt 5: Strecken (Stretching)
Nach dem Abkühlen wird das Aluminiumprofil kontrolliert gestreckt, um geringe Verdrehungen und Verformungen aus dem Extrusionsprozess zu beseitigen.
Das Strecken:
- verbessert die Maßgenauigkeit
- gleicht innere Spannungen aus
Die Streckung beträgt üblicherweise zwischen 0,5 % und 2 % der Profillänge.
Schritt 6: Zuschneiden
Die gestreckten Profile werden mit Kreissägen auf handelsübliche Längen – meist 6 Meter oder nach Kundenanforderung – zugeschnitten.
Schnittgeschwindigkeit und Präzision werden entsprechend der Toleranzanforderungen angepasst.
Schritt 7: Künstliche Alterung (Für T6-Zustand)
Wenn ein T6-Zustand erforderlich ist, werden die Profile für 6 bis 12 Stunden in Alterungsöfen bei Temperaturen zwischen 160°C und 180°C gehalten.
Während dieses Prozesses verteilen sich Mg₂Si-Ausscheidungen fein und homogen in der Aluminiummatrix. Dadurch wird die Versetzungsbewegung eingeschränkt und die Festigkeit deutlich erhöht.
Beim T5-Zustand ist keine separate Lösungsglühung erforderlich, da die Austrittstemperatur während der Extrusion bereits ausreichend hoch ist.
Schritt 8: Oberflächenbehandlung (Optional)
Je nach Einsatzbereich können Aluminiumprofile unterschiedlichen Oberflächenbehandlungen unterzogen werden:
Eloxieren (Anodisieren)
Durch einen elektrochemischen Prozess wird die Oxidschicht auf der Oberfläche verdickt. Dies erhöht die Korrosionsbeständigkeit und verbessert die optische Qualität. Für Architekturprofile ist dies die Standardoberfläche.
Pulverbeschichtung
Die elektrostatische Pulverbeschichtung bietet eine große Farbauswahl sowie hohe UV-Beständigkeit und lange Lebensdauer.
Holzoptik (Wood Grain)
Mithilfe von Wärmeübertragungstechnologie wird eine Holzoptik erzeugt. Besonders beliebt im Architektur- und Möbelbereich.
Mechanisches Polieren
Wird für dekorative oder reflektierende Oberflächen eingesetzt.
Extrusionsmatrizen: Design Und Bedeutung
Das Herzstück des Extrusionsprozesses ist die Matrize.
Extrusionsmatrizen werden aus Warmarbeitsstählen wie H13 oder H11 hergestellt und wärmebehandelt, um:
- hunderten Tonnen Druck
- Temperaturen über 450°C
standzuhalten.
Wichtige Faktoren bei der Matrizenkonstruktion sind:
Profilgeometrie
Vollprofile und Hohlprofile erfordern grundlegend unterschiedliche Matrizen. Für Hohlprofile werden sogenannte Porthole-Matrizen verwendet.
Fließgleichgewicht
Die Fließgeschwindigkeit des Metalls über die gesamte Matrizenöffnung muss gleichmäßig sein. Ungleichmäßiger Materialfluss führt zu Verzug und Verdrehung.
Matrizenwinkel
Die Übergangswinkel vom Billet zur Matrizenöffnung beeinflussen den Materialfluss und die Druckverteilung direkt.
Berücksichtigung Der Thermischen Ausdehnung
Da sich die Matrize während des Betriebs ausdehnt, müssen die Abmessungen bei Raumtemperatur entsprechend berechnet werden.
Eine gut konstruierte Matrize kann Tausende Tonnen Profile produzieren. Eine schlecht konstruierte Matrize hingegen verursacht bereits ab der ersten Produktion Ausschuss und Maßabweichungen.
Qualitätskontrolle Bei Aluminium-Extrusionsprofilen
Die Qualität von Aluminiumprofilen wird während jeder Produktionsphase überwacht.
Wichtige Kontrollparameter sind:
Maßtoleranzen
Die Profilabmessungen werden gemäß EN 755 oder ASTM B221 geprüft.
Oberflächenqualität
Kratzer, Falten oder Fließfehler werden durch visuelle und optische Prüfverfahren erkannt.
Mechanische Eigenschaften
Zugfestigkeit, Streckgrenze und Härte werden anhand standardisierter Prüfproben gemessen.
Chemische Zusammensetzung
Mit OES (Optische Emissionsspektrometrie) wird überprüft, ob die Legierungselemente innerhalb der zulässigen Toleranzen liegen.
Geradheit Und Ebenheit
Nach dem Strecken und Zuschneiden werden die Profile auf geometrische Abweichungen kontrolliert.
Welche Aluminiumlegierung Sollte Für Die Extrusion Verwendet Werden?
Nicht alle Aluminiumlegierungen eignen sich gleichermaßen für die Extrusion. Die Legierungsauswahl beeinflusst sowohl die Produktionsleistung als auch die Eigenschaften des Endprodukts.
Legierung 6063
Bietet die beste Extrudierbarkeit und eignet sich ideal für komplexe, dünnwandige Profile. Standardlegierung für Architekturprofile.
Legierung 6061
Bietet höhere Festigkeit, ist jedoch schwieriger und langsamer zu extrudieren. Häufig für Struktur- und Automobilanwendungen verwendet.
Legierung 6082
Europäische Standardlegierung mit ähnlichen Eigenschaften wie 6061 für strukturelle Anwendungen.
Legierung 6005A
Optimiert für Transportprofile wie Zug- und Fahrzeugkarosserien.
Legierungen 1050 / 1070
Werden hauptsächlich für elektrische Stromschienen verwendet. Einfach zu extrudieren, jedoch mit geringer Festigkeit.
Häufig Gestellte Fragen Zur Aluminiumextrusion
Was Ist Der Hauptunterschied Zwischen Extrusion Und Guss?
Bei der Extrusion wird plastifiziertes Material unter Druck durch eine Matrize gepresst. Beim Guss hingegen wird flüssiges Metall in eine Form gegossen und erstarrt dort.
Extrusion bietet:
- bessere Maßtoleranzen
- höhere Oberflächenqualität
- bessere mechanische Eigenschaften
Guss ist dagegen flexibler bei sehr komplexen dreidimensionalen Geometrien.
Wie Lange Hält Eine Extrusionsmatrize?
Die Lebensdauer hängt von der Legierung, der Profilgeometrie und den Wartungsbedingungen ab.
Bei guter Wartung kann eine Matrize zwischen 10.000 und 50.000 Metern Profil produzieren. Oberflächenbehandlungen wie Nitrieren sowie regelmäßige Reinigung verlängern die Lebensdauer erheblich.
Was Ist Die Mindestbestellmenge?
Dies hängt von der Presskapazität und der Billetgröße ab.
Für eine wirtschaftliche Produktion wird üblicherweise eine Mindestbestellmenge zwischen 500 kg und 1 Tonne empfohlen. Kleinere Mengen sind technisch möglich, führen jedoch zu höheren Stückkosten.
Wie Werden Hohlprofile Hergestellt?
Hohlprofile werden mithilfe von Porthole-Matrizen mit mehreren Einlasskanälen hergestellt.
Das Aluminium fließt um Brückenelemente innerhalb der Matrize herum, teilt sich in mehrere Ströme und verbindet sich anschließend wieder. Diese Verbindungspunkte werden als Schweißnähte bezeichnet. Unter ausreichendem Druck und bei hoher Temperatur entsteht dort eine starke metallurgische Verbindung.
Welche Toleranzen Sind Bei Aluminium-Extrusionsprofilen Möglich?
Gemäß EN 755-9 hängen die Standardtoleranzen von der Profilgröße ab.
Beispielsweise beträgt die Standardtoleranz für eine 10 mm breite Fläche etwa ±0,25 mm. Mit Präzisionsextrusion und optimiertem Matrizenbau können deutlich engere Toleranzen erreicht werden.
Fazit
Die Herstellung von Aluminiumprofilen durch Extrusion ist ein disziplinierter ingenieurtechnischer Prozess, bei dem jeder Schritt – von der Auswahl des Billets über die Matrizenkonstruktion bis hin zur Temperaturkontrolle und Oberflächenbehandlung – miteinander verbunden ist.
Wenn die richtige Legierung, das passende Billet, ein optimal konstruiertes Werkzeug und korrekte Wärmebehandlungsbedingungen zusammenkommen, entstehen Produkte, die sowohl Brücken mit Tausenden Tonnen Traglast als auch Fenstersysteme mit Millionen Öffnungszyklen bilden können.
Kontaktieren Sie unser Expertenteam, um gemeinsam die optimale Profilgeometrie, Legierung und Oberflächenbehandlung für Ihr Projekt zu bestimmen.
